В 10D-FB CCA центральный проводник из омеднённого алюминия (содержание меди не менее 15%). Оболочка состоит из луженой меди с двухсторонней алюминиевой фольгой, которые обеспечивают повышенный коэффициент экранирования. Рабочий диапазон: 150-6000МГц. Волновое сопротивление 50 Ом. Изготовлена из материала, стойкого к ультрафиолетовому излучению. Затухание на 100м на частоте 900МГц - 10.3дБ.

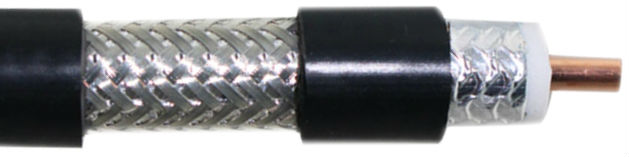

Диаметр: 13.1мм, для производства кабеля используется высококачественный коаксиала. Благодаря оплетки из луженой меди и алюминиевой двусторонней фольги, достигается повышенный коэффициент экранирования.
Таблица затухания для кабеля 10D-FB CCA
|
Обозначения:
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь
|
ВЧ кабель
|
10D-FB CCA
|
|
Импеданс
|
50±2 Ом
|
|
Погонная емкость
|
81,5 пФ/м
|
|
Коэффициент укорочения
|
1,22
|
|
Диаметр центральной жилы
|
3,5 мм
|
|
Материал проводника
|
CCA
|
|
Диаметр диэлектрика
|
9,7 мм
|
|
Материал диэлектрика
|
FPE
|
|
Внешний диаметр оболочки
|
13,1 мм
|
|
Материал оболочки
|
PVC
|
|
Основной экран
|
DF
|
|
Плотность основного экрана
|
100%
|
|
Конфигурация оплетки
|
24x9x0,18 мм
|
|
Материал оплетки
|
TC
|
|
Плотность оплетки
|
95%
|
