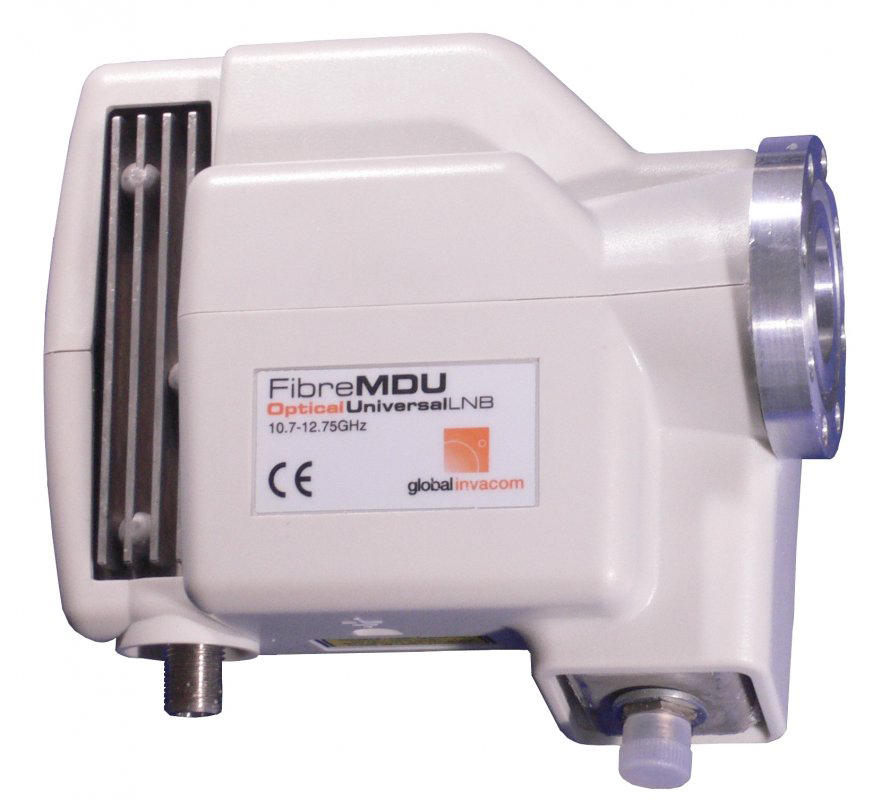

Устанавливается на объектах, где необходимо передать сигнал от спутниковой антенны на расстояние до 3км - коттеджные поселки, торговые и офисные центры, населенные пункты. Работает с прямофокусными антеннами. Устройство принимает все диапазоны H/H, H/L, V/H, V/L. На выходе выдает 950Мгц (5.45Ггц). Способен раздать сигнал на 32 потребителя. Поставляется с блоком питания 12V. Усиление - 62-72dB. Схема использования.
| Частота на входе: | 10.7-12.75ггц |
| Частота на выходе: | 950-5.45Ггц |
| Питание оптического выхода: | 7dbm номинал в 25 градусов цельсия, +/-2db при других номиналах |
| Показатели шума: | typical at 25С - 0.5дБ, max at 25C - 1.1dB; typ over tempreture - 0.7дБ; max over temperature -1.3дБ |
| Усиление: | максимально 72дБ при комнатной температуре; минимальное 62дБ при комнатной температуре. |
| Усиление в температурном диапазоне | от - 30С до +60С/+/-2dB |
| Плоскость усиления (0.95-5.45Ггц): | 5dB за группу |
| Фазы шума (офсетная частота - максимальный лимит) | 1KHz- 55dBc/Hz, 10khz - 80dbc/Hz, 100Khz - 100dBc/Hz, 1Mhz -110dBc/Hz |
| Стабильность локального осцилятора: состояние -максимальные вариации от номинальной частоты | начальная установка +/-1MHz; при температуре от -40С до +60С +/-2MHz; при использовании около 10 лет +/-4MHz |
| Текущее потребление | менее 450mA |
| Отклонение изображения: | 40dB min |
| Пересечение полярной изоляции: | типичная 30dB, минимальная 25dB |
| Коннекторы: | DC-вход-стандартный Female F-разъем |
| Оптический выход | FC/PC |
| Напряжение | 12V |
| Рабочая температура | -30 до +60 C |
| Температура хранения: | от -40С до + 70С |
