Эфирное телевидение

Телевизионная система для приема эфирного телевидения состоит из следующих элементов: антенна (антенны), усилитель (если необходимо), элемент разводки (разветвители, ТВ-розетки, радиокабель) и телевизионного приемника. Вещание с Останкинской телебашни осуществляется в следующих диапазонах: первый метровый, третий метровый, дециметровый. Для качественного приема каналов на каждый диапазон необходимо устанавливать определенную антенну.

Существует три основных типа телевизионных антенн:

1. Антенны для приема первого метрового диапазона, (VHF)

Данные антенны позволяют принимать ОРТ и ТВЦ каналы.

Технические характеристики:
Диапазон приема: 1-ый метровый.
Полоса частот: 48,5-100 МГц.
Номер ТВ-канала: 1-5 каналы.

2. Антенны для приема третьего метрового диапазона (VHF)

Данные антенны позволяют принимать Спорт, НТВ и РТР каналы

Технические характеристики:
Диапазон приема: 2-ой метровый.
Полоса частот: 174-230 МГц.
Номер ТВ-канала: 6-12 каналы.

3.Антенны для приема дециметрового диапазона (UHF)

Данные антенны позволяют принимать Дарьял-ТВ, Спорт, СТС, 7-ТВ, М1, Культура, ТНТ, МТВ, ТВ 3, REN-TV, Муз-ТВ каналы.

Технические характеристики:
Диапазон приема: дециметровый.
Полоса частот: 470-862 МГц.
Номер ТВ-канала: 21-69 каналы.

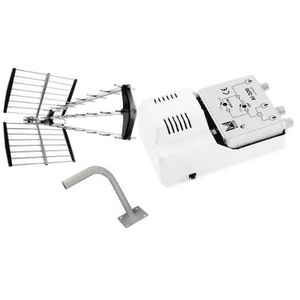

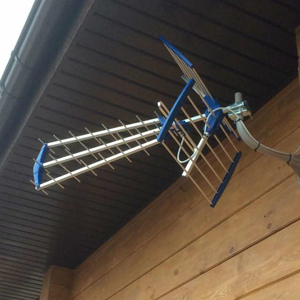

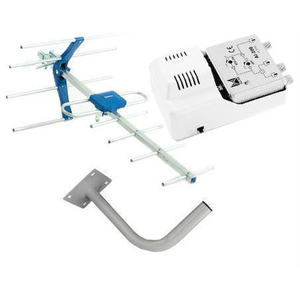

Как правило, вышеперечисленные антенны крепятся на мачту и устанавливаются на крышу. Мачта представляет собой алюминиевую или стальную телескопическую трубу, которая крепится боковым креплением к трубе, дымоходу, вытяжке и при необходимости 3-мя тросовыми растяжками. Готовые комплекты телевизионных антенн для дачи.

Также существуют всеволновые антенны, обладающие способностью принимать одновременно каналы всех 3-х диапазонов. Но несмотря на все преимущества, качество приема данных антенн немного снижено.

Основными производителями данных антенн являются фирма Funke (Голландия), Terra (Прибалтика), Микроника (Санкт-Петербург), Локус (Москва).

Принимаемый сигнал с этих антенн недостаточен для подключения телевизионной сети. Поэтому для получения качественного сигнала в телевизионных точках необходим усилитель. Существует 3 основных типа усилителей:

• домовой,
• мачтовый,
• головная станция

Домовой усилитель - самый простой вид усилителя, предназначенный для усиления смешанного сигнала принимаемого от антенны (до 10 телевизионных точек).
Мачтовый усилитель предназначен для усиления каждого диапазона в отдельности (до 30 телевизионных точек). Также существуют мачтовые усилители, позволяющие усилить и замешать дополнительный канал от спутникового тюнера, домофона, видеокамеры в дециметровом диапазоне.
Головная станция используется для усиления и обработки каждого канала в отдельности (более 50 телевизионных точек).

В системах эфирного телевидения используется коаксиальный кабель с номинальным волновым сопротивлением 75 Ом. Основным требованием к телевизионному кабелю является способность проводить телевизионный сигнал с минимальными потерями. Специалисты нашей фирмы рекомендуют использовать и работают с кабелем следующих марок: Belden (Нидерланды), CAVEL SAT 50, 700, 703 (Италия), Uniflex (Китай).

Сплитеры (ответвители) предназначены для распределения сигнала, поступающего от антенного усилителя на телевизионные точки.

Существует несколько видов разводок: разводка шлейфом, т.е. когда сигнал передается от одной телевизионной точки к другой (используются проходные розетки). Преимуществом такой разводки является экономия кабеля, но при этом возможно ухудшение сигнала из-за влияния телевизоров друг на друга. Разводка лучами, т.е. при помощи сплитера на каждую точку в отдельности (используются оконечные розетки). Преимуществом данной разводки является хорошее качество сигнала и возможность передачи по этому кабелю также и спутникового сигнала, а недостатком - большой метраж кабеля. Комбинированная разводка - использование сплитеров и проходных розеток. Самый оптимальный и часто используемый вид разводки.

О составлении телевизионной схемы и разводке кабеля следует позаботиться заблаговременно во время ремонта квартиры или строительства дома. Мы советуем Вам доверить эту работу не электрикам, а специалистам в области телевидения.
